　　掌握新奧法施工方法

　　一、新奧法的施工順序

　　在坑道開挖后，在巖體松散破壞之前，及時修筑一層柔性薄壁襯砌（第一次襯砌），通過施工中的量測監視，確定圍巖變形穩定之后，修筑防水層及第二次襯砌。

　　二、新奧法施工的基本原則

　　1．少擾動 2．早噴錨 3．勤量測 4．緊封閉

　　三、隧道開挖

　　新奧法的開挖施工一般采用全斷面法、臺階法及分部開挖法。全斷面法及臺階法應用最廣，約占新奧法施工總量的98％，其施工程序及施工方法同礦山法。

　?。ㄒ唬┤珨嗝骈_挖法

　　全斷面開挖法是按設計開挖斷面一次開挖成型。

全斷面開挖法

　　1，全斷面開挖法的優缺點

　　（1）全斷面開挖有較大的工作空間，適用于大型配套機械化施工，施工速度快，因單工作面作業，便于施工組織和管理。一般應盡量采用全斷面開挖法。由于開挖面大，圍巖相對穩定性降低，且每循環工作量相對較大，因此要有較強的開挖、出渣能力和相應的支護能力。

　　（2）采用全斷面開挖，具有較大的斷面進尺比（即開挖斷面面積與掘進進尺之比），可獲得較好的爆破效果，且爆破對圍巖的震動次數較少，有利于圍巖的穩定。但由于每次爆破震動強度卻較大，因此要求進行嚴格的控制爆破設計，尤其是對于穩定較差的圍巖。

　　2．采取全斷面法開挖時應注意以下事項：

　?。?）摸清開挖面前方的地質情況，隨時準備好應急措施（包括改變施工方法），以確保施工安全。尤其應注意突然發生的地質條件惡化如地下泥石流。

　　（2）各工序使用的機械設備務求配套，以充分發揮機械設備的使用效率和各工序之間的協調進行，在保證隧道穩定安全條件下，提高施工速度。

　?。?）在軟弱破碎圍巖中使用全斷面法開挖時，應加強對輔助施工方法的設計和作業檢查，以及對支護后圍巖的動態量測與監控。

　?。ǘ┡_階開挖法

　　臺階開挖法一般是將設計斷面分上半斷面和下半斷面兩次開挖成型，也有采用臺階上部弧形導坑超前開挖的。

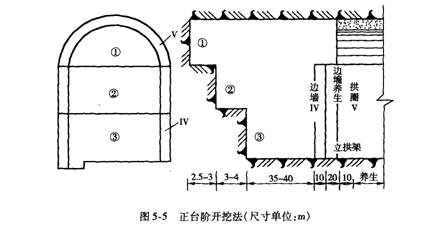

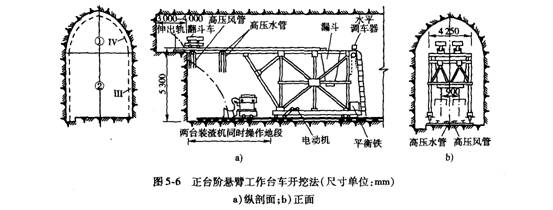

臺階開挖法

　　1．臺階開挖法的優缺點

　?。?）臺階開挖法可以有足夠的工作空間和適當?shù)氖┕に俣取５舷虏孔鳂I(yè)有干擾。

　　（2）臺階開挖雖增加對圍巖的擾動次數，但臺階有利于開挖面的穩定。尤其是上部開挖支護后，下部作業就較為安全，但應注意下部作業時對上部穩定性的影響。

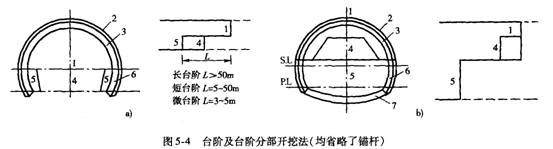

臺階開挖法的優缺點

　　2．臺階開挖時應注意的事項

　?。?）臺階長度要適當。按臺階長短可分為長臺階、短臺階、微臺階（超短臺階）三種。選用何種臺階，應根據兩個條件來確定：其一是初期支護形成閉合斷面的時間要求，圍巖穩定性愈差，閉合時間要求愈短；其二是上半斷面施工時開挖、支護、出渣等機械設備所需的空間大小的要求。

　　（2）解決好上、下半斷面作業的相互干擾問題。微臺階基本上是合為一個工作面進行同步掘進；長臺階基本上拉開，干擾較??；而短臺階干擾就較大，要注意作業組織。對于長度較短的隧道，可將上半斷面貫通后，再進行下半斷面施工。

　?。?）下部開挖時，應注意上部的穩定。若圍巖穩定性較好，則可以分段順序開挖；若圍巖穩定性較差，則應縮短下部掘進循環進尺；若穩定性很差，則可以左右錯開，或先拉中槽后挖邊幫。

　?。ㄈ┓植块_挖法

　　分部開挖法是將隧道斷面分部開挖逐步成型，且一般將某部超前開挖，故也可稱為導坑超前開挖法。常用的有上下導坑超前開挖法，上導坑超前開挖法、單（雙）側壁導坑超前開挖法等。

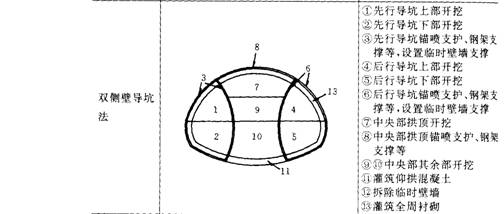

分部開挖法
