中國圖學學會舉辦的全國BIM技能等級一級考試報考人數較多，應用范圍較廣，掌握往期試題，熟悉考點難點，是每個考生快速了解考試的必要手段。第八期全國BIM技能等級一級考試試卷如下，供廣大考生參考學習，全國BIM技能等級一級考試試卷試題視頻解析詳見培訓課程。

點擊咨詢課程>>   快速了解課程詳細>>   立即購課報名學習>>

全國BIM等級考試學習交流群：813273036

　　五、根據以下要求和給出的圖紙，創建模型并將結果輸出。在考生文件夾下新建名為“第五題輸出結果”的文件夾，將結果文件存在該文件夾。（40分）

　　（1） BIM建模環境設置（2分）

　　1）以試題文件夾中的“第八期第五題樣板”作為基準樣板，創建項目文件。（1分）

　　2）設置項目信息：①項目發布日期：2016年4月6日；②項目名稱：土木系實驗樓。（1分）

　　（2） BIM參數化建模（21分）

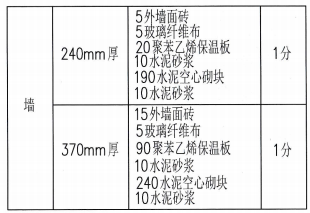

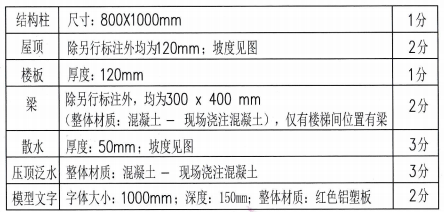

　　1）主要建筑構件的參數要求如下表，未標明尺寸與材質不做明確要求。（16分）

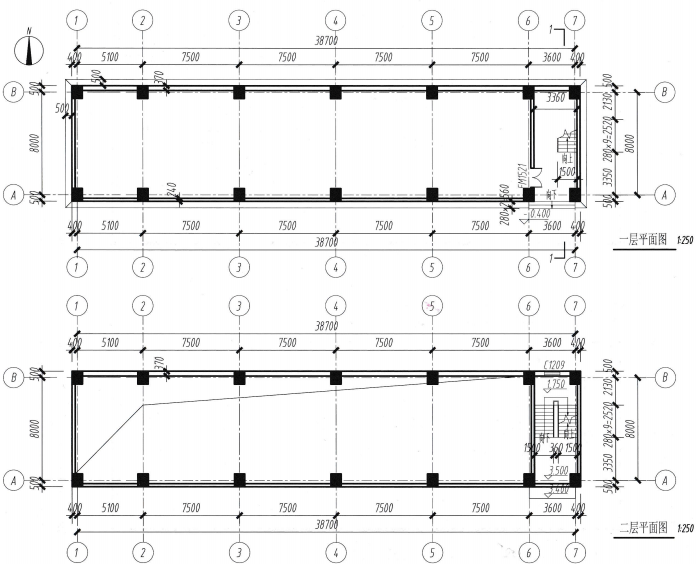

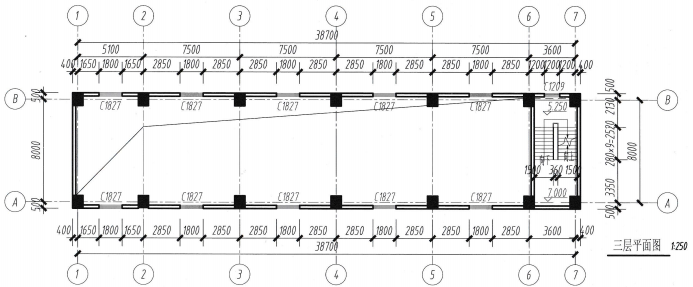

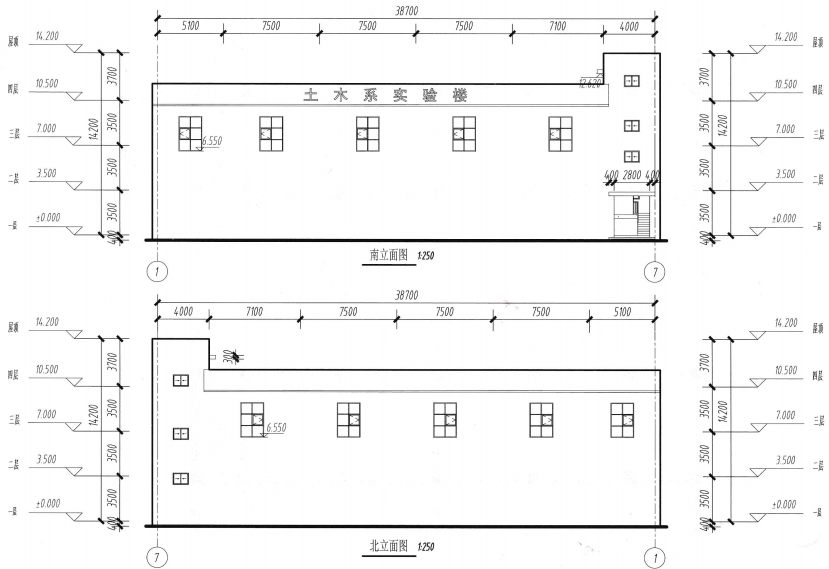

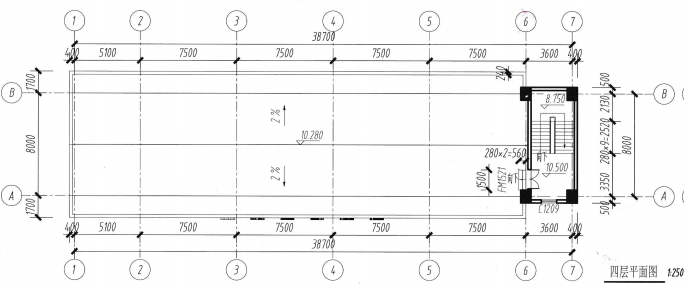

　　2）根據給出的圖紙創建建筑形體，包括墻、柱、門、窗、屋頂、梁、樓板、樓梯、散水、壓頂泛水、模型文字。其中，門窗要求尺寸與位置正確，窗臺高度參見圖紙。未標明尺寸不作要求。（5分）

　　（3）創建圖紙（15分）

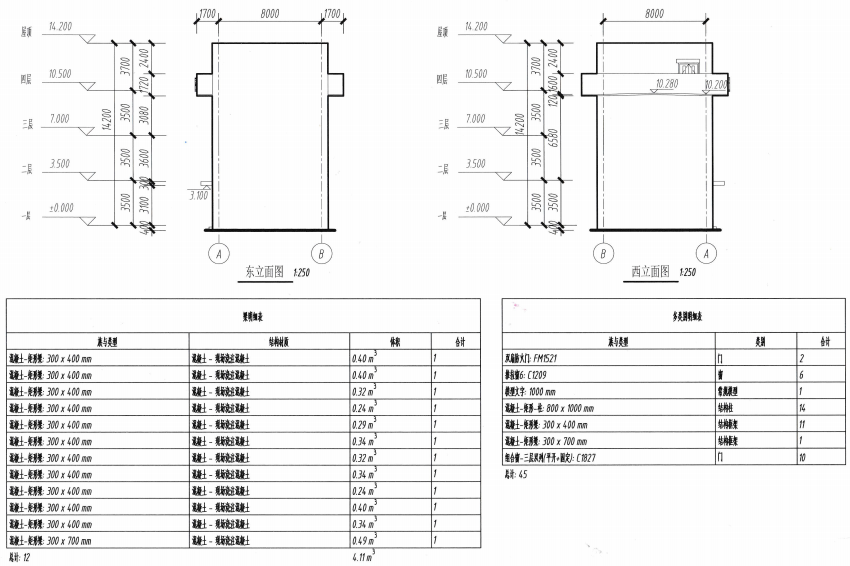

　　1）創建梁明細表，關鍵字（族與類型、結構材質、體積、合計），樣式（合計個數、合計體積）要求與試卷一致。（2分）

　　2）創建多類別明細表，關鍵字（族與類型、類別、合計），樣式（分類合計個數、計算總數）要求與試卷一致。（2分）

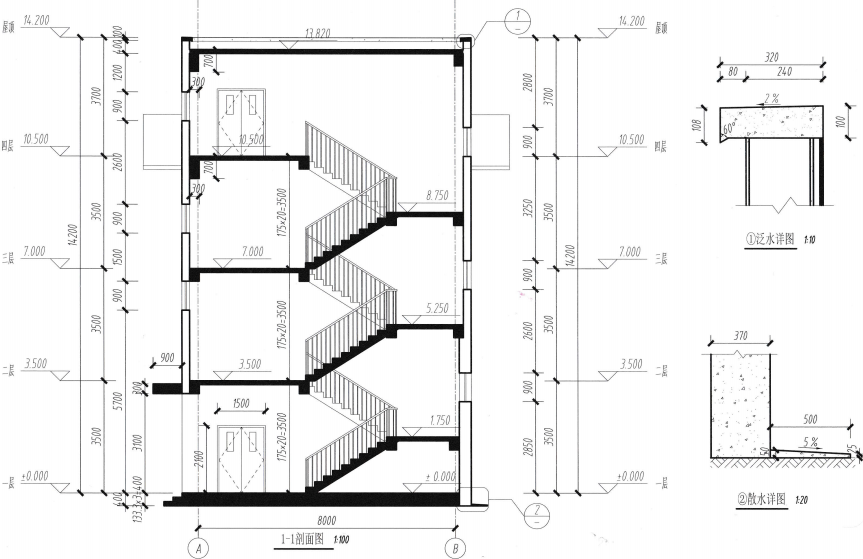

　　3）根據圖紙創建“泛水詳圖”，樣式（尺寸標注、坡度標注）要求與試卷一致。（3分）

　　4）使用樣板中自帶“第八期BIM技能等級試題”圖框，創建“1-1剖面圖”圖紙，樣式（尺寸標注、視圖比例：1：100、圖紙命名：1-1剖面圖、截面填充圖案：實心填充、高程標注、軸頭顯示樣式：僅顯示A軸、B軸且在底部顯示）要求與試卷一致。（8分）

　?。?）模型文件管理（2分）

　　1）用“土木系實驗樓”為項目文件命名，并保存為項目文件。（1分）

　　2）將創建的“1-1剖面圖”圖紙導出為AutoCAD DWG文件，命名為“1-1剖面圖”。（1分）

第一題 第二題 第三題 第四題 第五題

立即購課視頻解析往期試題>>

　　以上是第八期全國BIM技能等級一級考試試卷，全國BIM技能等級一級考試培訓課程包含往期所有試題解析視頻，建設工程教育網攜手上海交通大學老師，錄制了適合各種基礎考生學習的培訓課程，幫助大家在短期內掌握BIM應用技能，順利通過中國圖學學會舉辦的全國BIM技能等級考試，獲取由中國圖學學會頒發的等級證書，和人社部頒發的培訓證書，一考兩證，快速咨詢證書>>
