中國圖學學會舉辦的全國BIM技能等級一級考試報考人數較多，應用范圍較廣，掌握往期試題，熟悉考點難點，是每個考生快速了解考試的必要手段。第七期全國BIM技能等級一級考試試卷如下，供廣大考生參考學習，全國BIM技能等級一級考試試卷試題視頻解析詳見培訓課程。

點擊咨詢課程>>   快速了解課程詳細>>   立即購課報名學習>>

全國BIM等級考試學習交流群：813273036

　　五、根據以下要求和給出的圖紙，創建模型并將結果輸出。在考生文件夾下新建名為“第五題結果輸出”的文件夾，將結果文件存于該文件夾。 （40分）

　　（1） BIM建模環境設置（5分）

　　1）以試題文件夾中的“第七期第5題樣板”作為基準樣板，創建項目文件。（2分）

　　2）設置項目信息：①項目發布日期：2015年11月5日；②項目名稱：獨棟別墅；③項目編號：2015001-1.（3分）

　　（2） BIM參數化建模（24分）

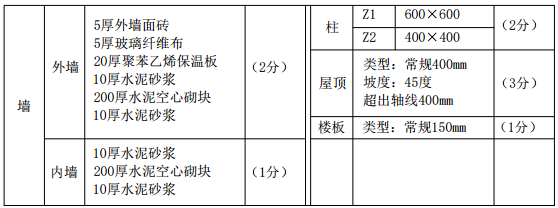

　　1）主要建筑構件的參數要求如下表。（9分）

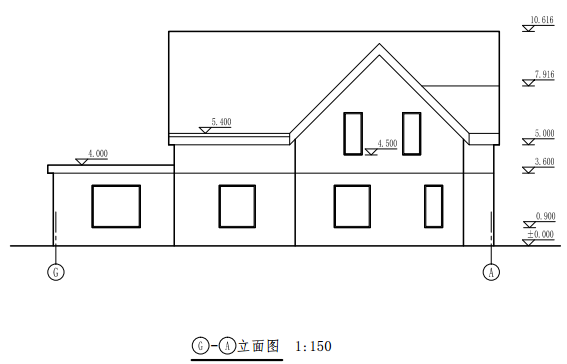

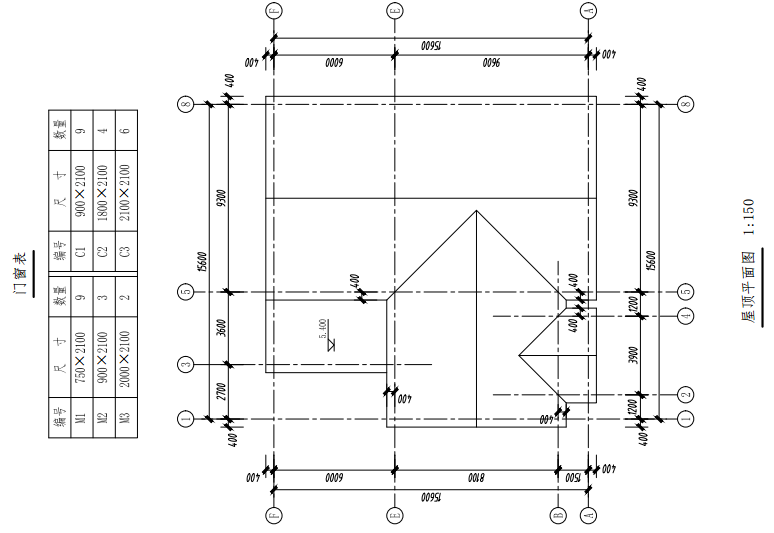

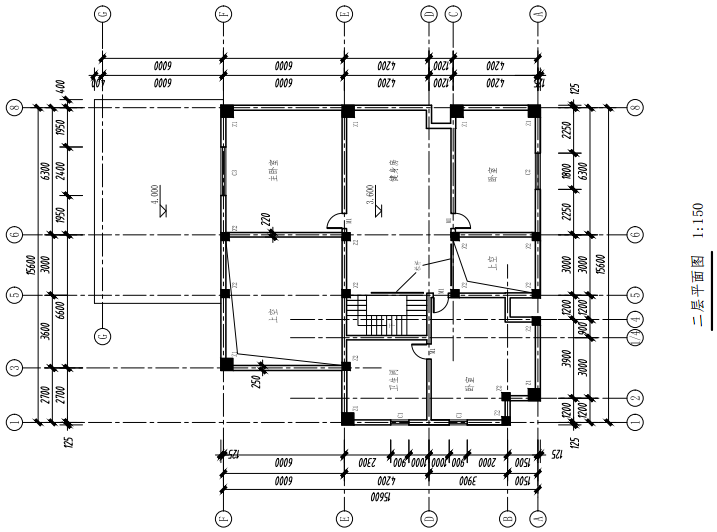

　　2）根據給出的圖紙創建建筑形體，包括墻、柱、門、窗、屋頂、樓板、樓梯、欄桿。其中，門窗僅要求尺寸與位置正確，窗臺高度均為900.未標明尺寸不作要求。（12分）

　　3）設置BIM屬性：①為所有門窗增加屬性，名稱為“編號”；②根據圖紙中的標注，對所有門窗的“編號”屬性賦值。（3分）

　　（3）創建圖紙（6分）

　　1）創建門窗明細表，要求包含類型、寬度、高度、底高度以及合計字段。（2分）

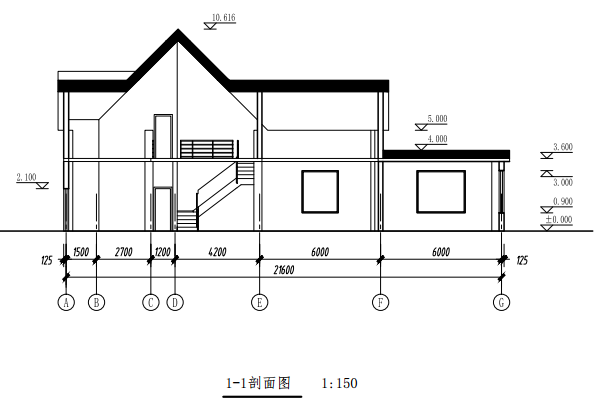

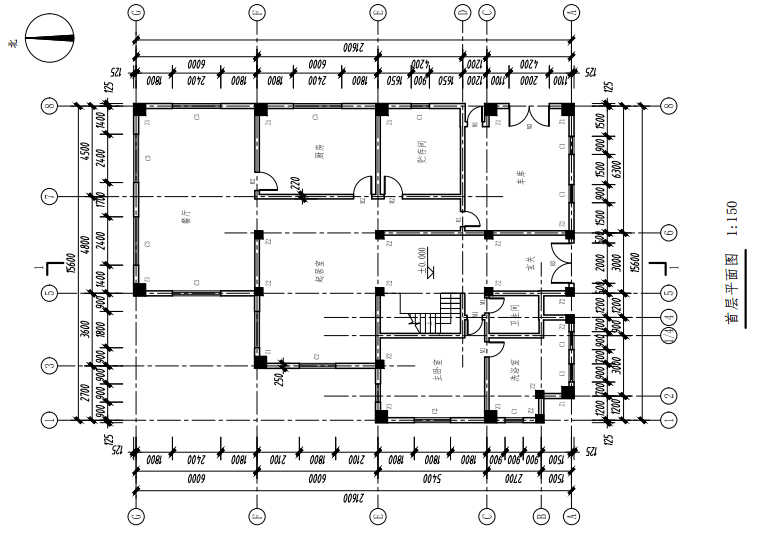

　　2）建立AO尺寸圖紙，創建并放置首層平面圖、（①-⑧立面圖、1—1剖面圖。（4分）

　　（4）模型文件管理（5分）

　　1）用“獨棟別墅”為項目文件命名，并保存項目文件。（2分）

　　2）將創建的圖紙導出為AutoCAD2010 DWG文件，將圖紙上的視圖和鏈接作為外部參照導出，命名為“平面圖參照”。（3分）

圖1

圖2

圖3

圖4

圖5

圖6

第一題 第二題 第三題 第四題 第五題
