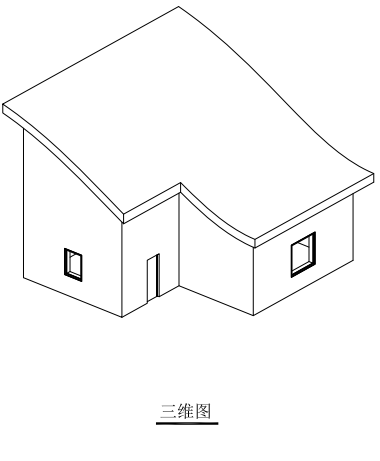

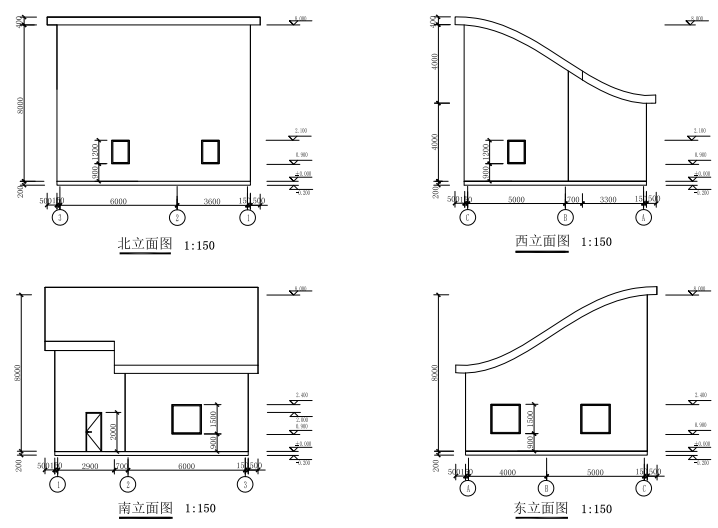

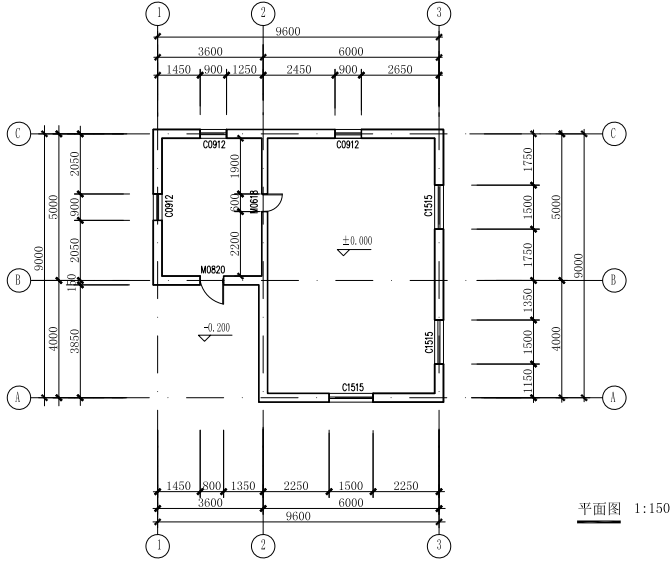

　　5、根據下面給出的平面圖、立面圖、三維圖，建立房子的模型，具體要求如下： （40分）

　?。?）建立房子模型：

　　1）按照給出的平、立面圖要求，繪制軸網及標高，并標注尺寸。

　　2）按照軸線創建墻體模型，其中內墻厚度均為200mm，外墻厚度均為300mm.

　　3）按照圖紙中的尺寸在墻體中插入門和窗，其中門的型號：M0820，M0618，尺寸分別為800x2000mm， 600x1800mm；窗的型號：C0912，C1515，尺寸分別為900x1200mm， 1500x1500mm.

　　4）分別創建門和窗的明細表，門明細表包含類型、寬度、高度以及合計字段；窗明細表包含類型、底高度（ 900mm）、寬度、高度以及合計字段。明細表按照類型進行成組和統計。

　?。?）建立A2尺寸的圖紙，將模型的平面圖、東立面圖、西立面圖、南立面圖、北立面圖以及門明細表和窗明細表分別插入至圖紙中，并根據圖紙內容將圖紙視圖命名，圖紙編號任意。

　?。?）將模型文件以“房子。rvt”為文件名保存到考生文件夾中。
