第三期全國BIM技能等級一級試題第五題
中國圖學學會舉辦的全國BIM技能等級一級考試報考人數較多,應用范圍較廣,掌握往期試題,熟悉考點難點,是每個考生快速了解考試的必要手段。第三期全國BIM技能等級一級考試試卷如下,供廣大考生參考學習,全國BIM技能等級一級考試試卷試題視頻解析詳見培訓課程。
點擊咨詢課程>> 快速了解課程詳細>> 立即購課報名學習>>
全國BIM等級考試學習交流群:813273036

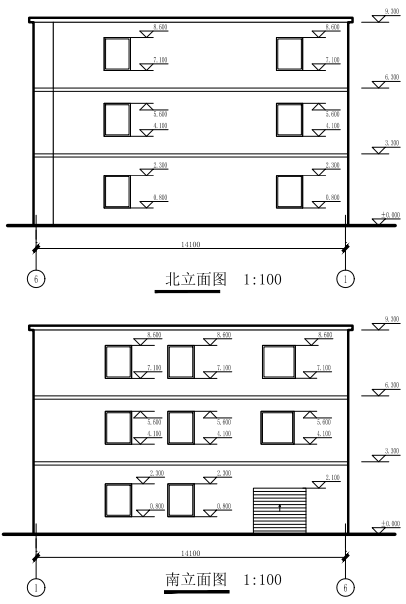

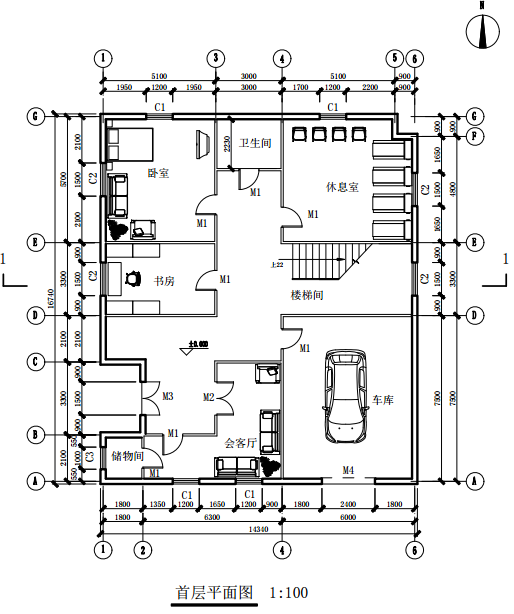

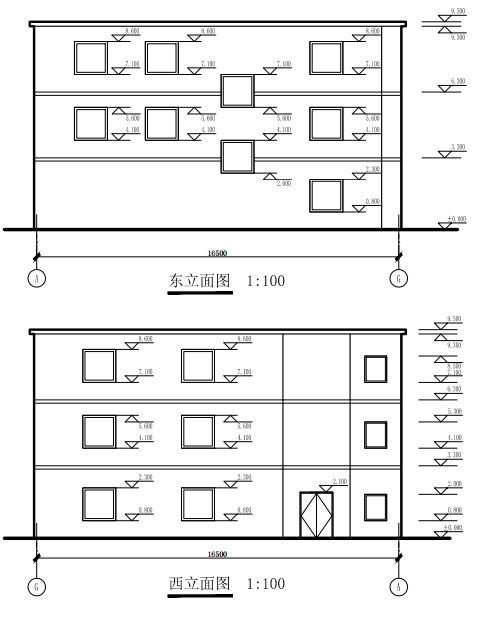

5、參照下面給出的平面圖、立面圖,在考生文件夾中給出的“三層建筑模板”文件的基礎上,創建三層建筑模型,具體要求如下: (40分)
?。?)基本建模(10分)
1)創建墻體模型,其中內墻厚度均為100mm,外墻厚度均為240mm.

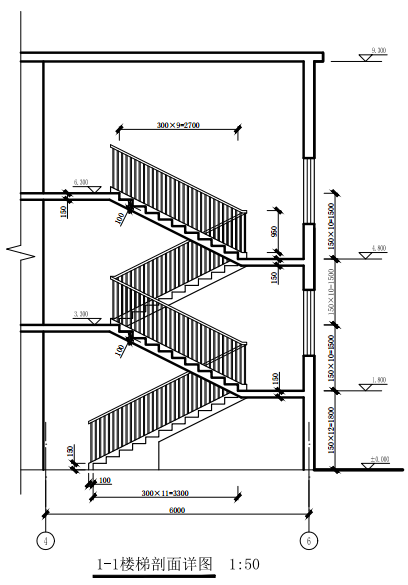

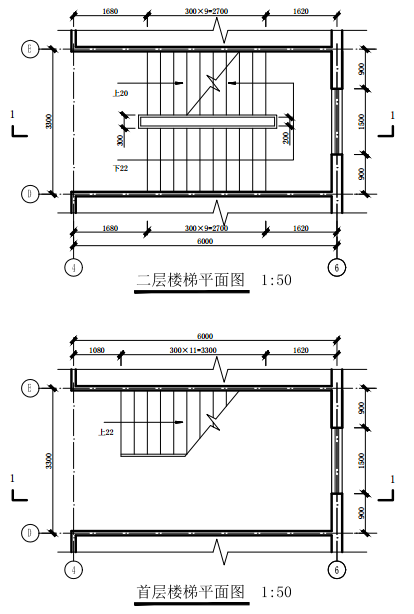

2)建立各層樓板模型,樓板厚度均為150mm,頂部與各層標高平齊。樓板在樓梯間處應開洞,并按圖中尺寸創建并放置樓梯模型。樓梯扶手和梯井尺寸取適當值即可。

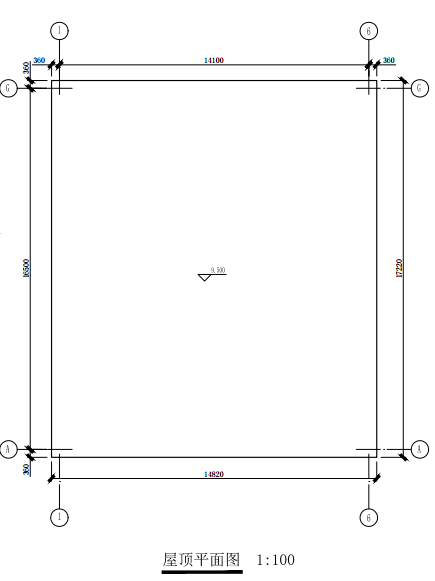

3)建立屋頂模型。屋頂為平屋頂,厚度為200mm,出檐取240mm.
4)按平面圖要求創建房間,并標注房間名稱。
5)三層與二層的平面布置與尺寸完全一樣。
?。?)放置門窗及家具(15分)
1)按平、立面要求,布置內外門窗和家具。其中外墻門窗布置位置需精確,內部門窗對位置不作精確要求。家具布置位置參考圖中取適當位置即可。
2)門構件集共有4種型號:M1、M2、M3、M4,尺寸分別為:900x2000、1500x2100、1500x2000、2400x2100.同樣的,窗構件集共有3種型號:C1、C2、C3,尺寸分別為:1200x1500、 1500x1500、 1000x1200.
3)家具構件和門構件使用模板文件中給出的構件集即可,不要載入和應用新的構件集。
?。?)創建視圖與明細表(15分)
1)新建平面視圖,并命名為“首層房間布置圖”。該視圖只顯示墻體、門窗、房間和房間名稱。視圖中房間需著色,著色顏色自行取色即可。同時給出房間圖例。
2)創建門、窗明細表,門、窗明細表均應包含構件集類型、型號、高度及合計字段。明細表按構件集類型統計個數。
3)建筑各層和屋頂標高處均應有對應的平面視圖。
?。?)最后,請將模型文件以“三層建筑”為文件名保存到考生文件夾中。
以上是第三期全國BIM技能等級一級考試試卷,全國BIM技能等級一級考試培訓課程包含往期所有試題解析視頻,建設工程教育網攜手上海交通大學老師,錄制了適合各種基礎考生學習的培訓課程,幫助大家在短期內掌握BIM應用技能,順利通過中國圖學學會舉辦的全國BIM技能等級考試,獲取由中國圖學學會頒發的等級證書,和人社部頒發的培訓證書,一考兩證,快速咨詢證書>>
