　　5、根據給出的圖紙，按要求構建房屋模型，結果以“建筑”為文件名保存在考生文件夾下，并對模型進行渲染： （40分）

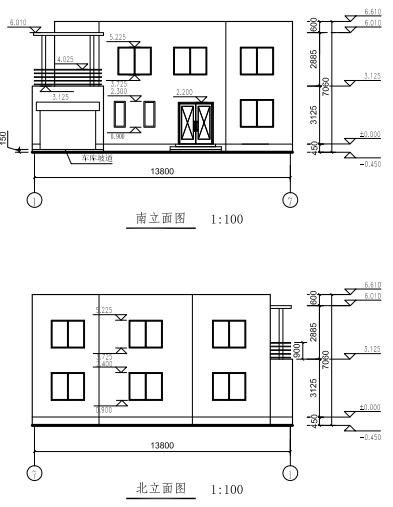

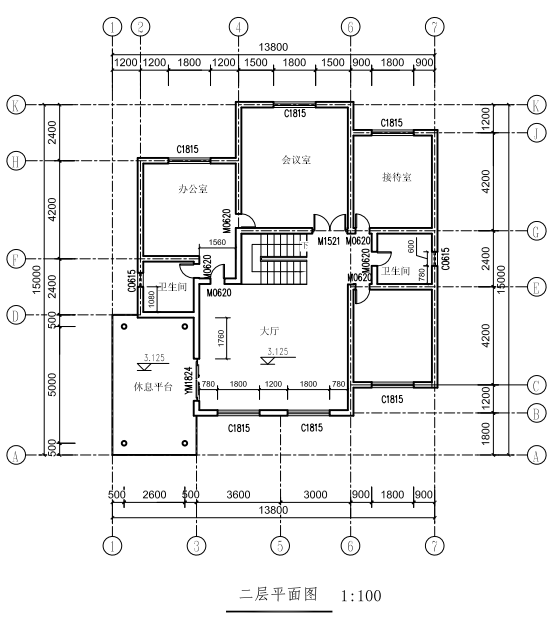

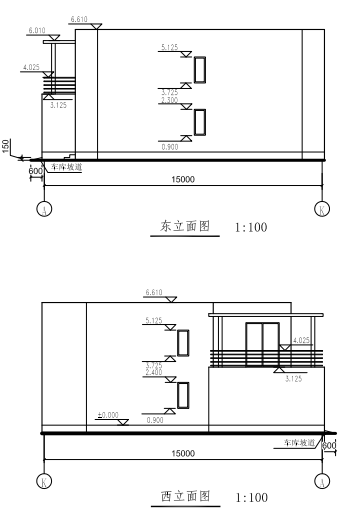

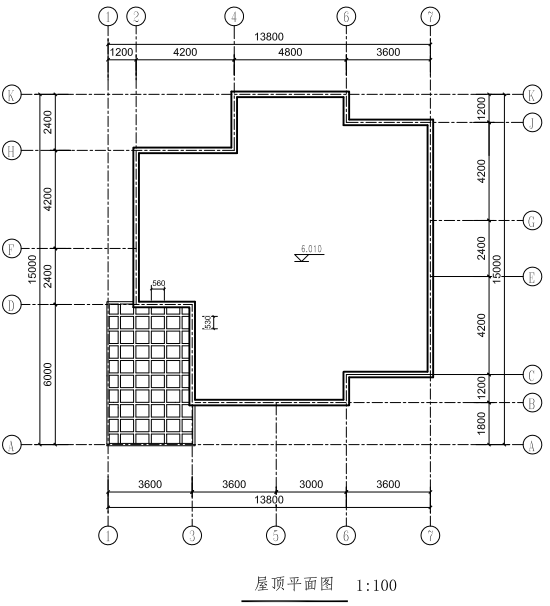

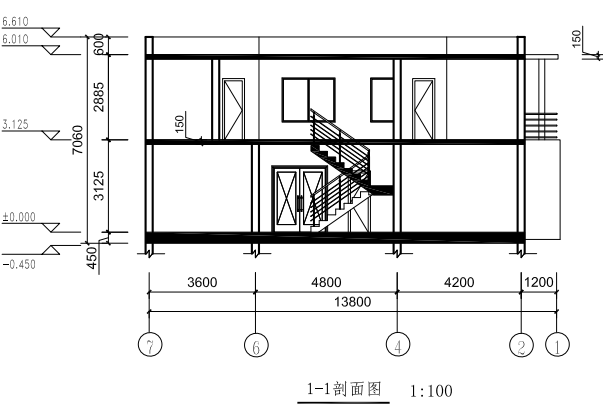

　?。?）已知建筑的內外墻厚均為240，沿軸線居中布置，按照平、立面圖紙建立房屋模型，樓梯、大門入口臺階、車庫入口坡道、陽臺樣式參照圖自定義尺寸，二層棚架頂部標高與屋頂一致，棚架梁截面高15 0mm，寬100mm，棚架梁間距自定，其中窗的型號C1815，C0615，尺寸分別為800×1500mm， 600×1500mm；

　　門的型號M0615，M1521，M1822，JLM3022，YM1824，尺寸分別為600×1500mm，1500×2100mm， 1800×2200mm，3000×2200mm， 1800×2400mmo （25分）

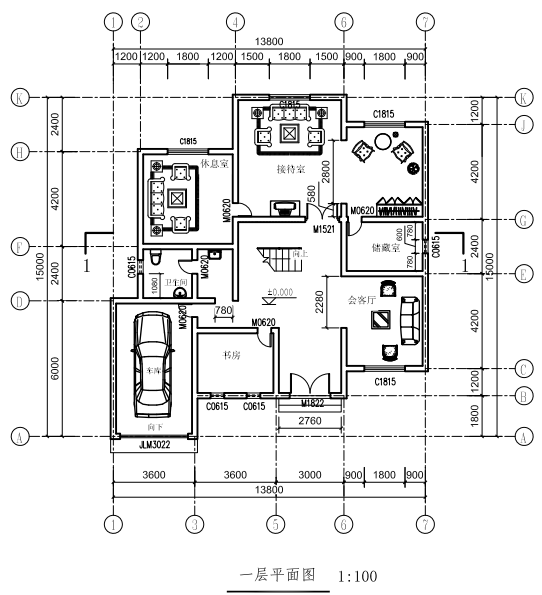

　　（2）請對一層室內進行家具布置，可以參考給定的一層平面圖。 （5分）

　?。?）對房屋不同部位附著材質，外墻體采用紅色墻面涂料，勒腳采用灰色石材，屋頂及棚架采用藍灰色涂料，立柱及欄桿采用白色涂料。 （5分）

　　（4）分別創建門和窗的明細表，門明細表包含類型、寬度、高度以及合計字段；窗明細表包含類型、底高度（ 900mm）、寬度、高度以及合計字段。明細表按照類型進行成組和統計。 （3分）

　?。?）對房屋的三維模型進行渲染，設置藍色背景，結果以“房屋渲染。JPG”為文件名，保存在文件夾中。 （2分）
