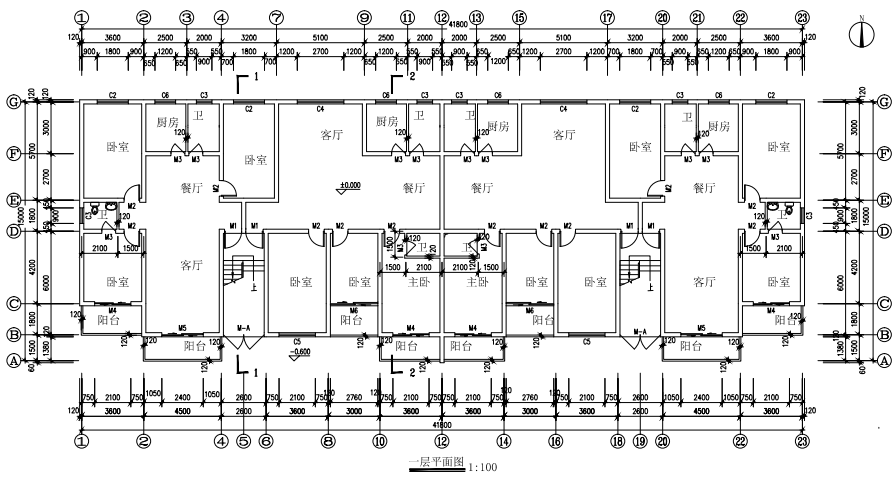

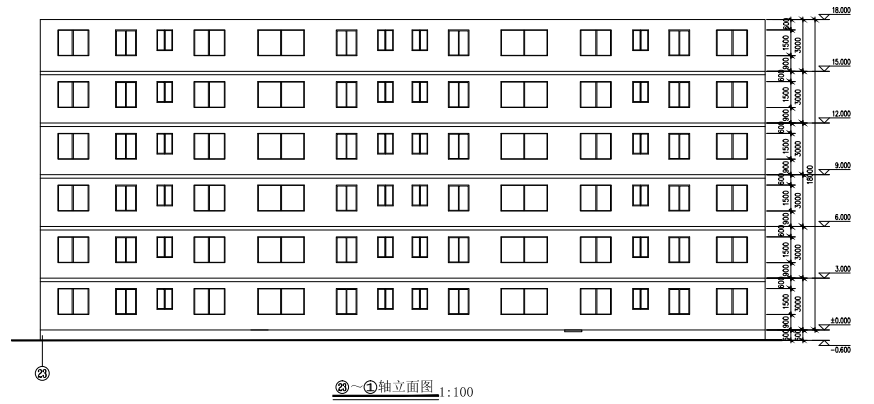

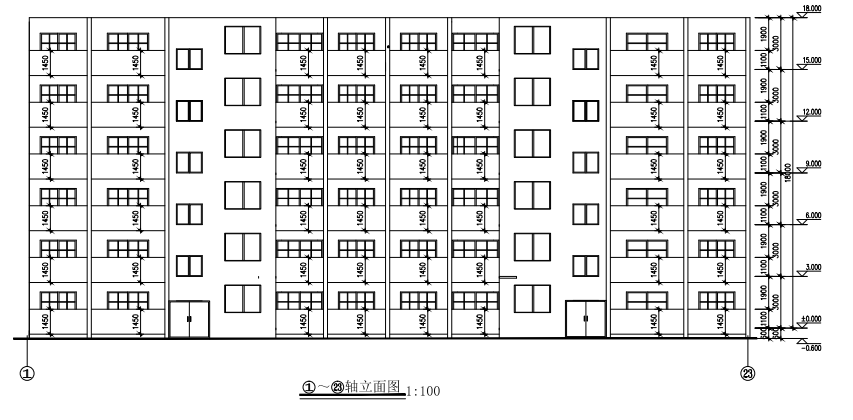

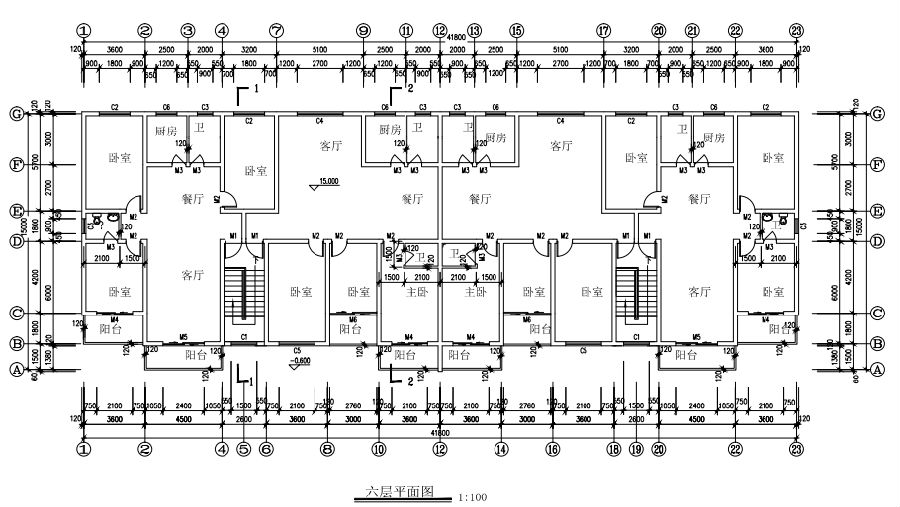

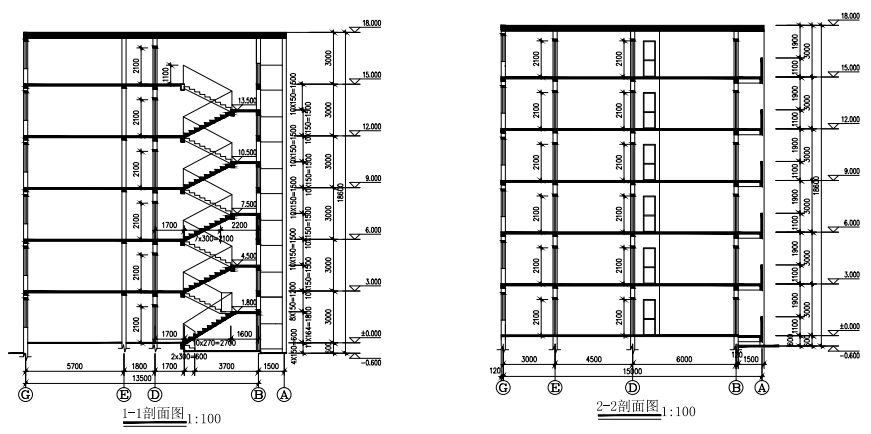

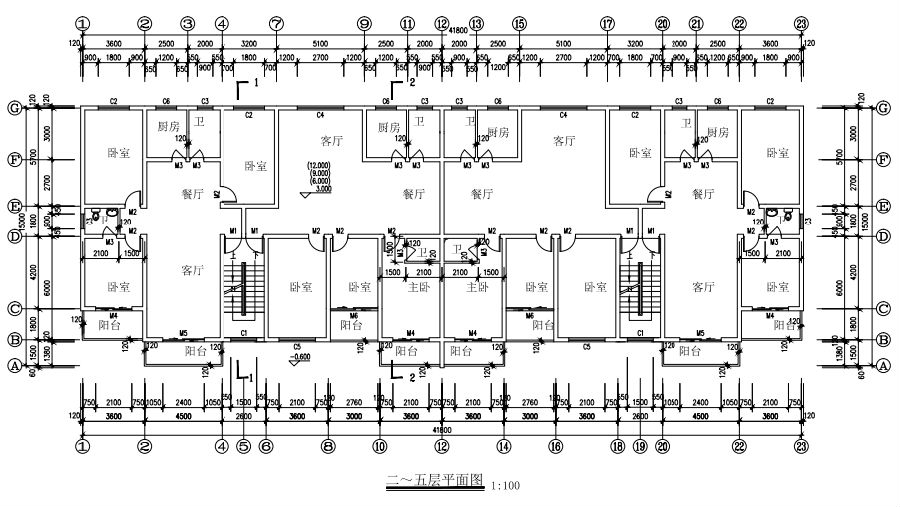

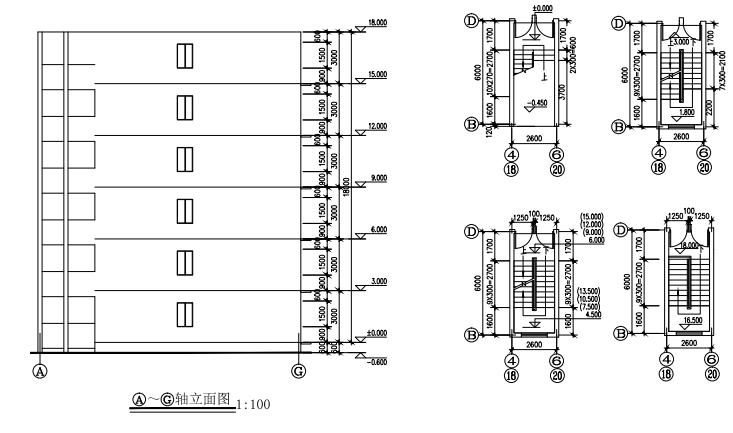

　　五、根據給出的平面圖、立面圖、剖面圖及樓梯詳圖，在考生文件夾中給出的“第四期BIM一級考試樣板文件”基礎上，創建建筑物三維模型，以“六層建筑”為文件名保存到考生文件夾中。具體要求如下： （40分）

　　（1）設置項目信息： （3分）

　　1）項目發布日期：2014年6月18日。

　　2）客戶名稱：街心花園小區。

　　3）項目地址：中國×××省×××市×××路×××號。

　　4）項目名稱：N2棟。

　　5）項目編號：2014xxx-1.

　?。?）基本建模： （13分）

　　1）創建墻體模型，墻體定位及厚度見平面圖，墻體均沿軸線對稱。

　　2）創建樓板及屋頂模型，其中樓板厚度150mm，平屋頂厚度350mm.

　　3）創建樓梯模型，樓梯扶手和梯井尺寸取適當值即可。

　　4）標注房間名稱。

　　（3）放置門窗及家具： （10分）

　　1）放置門窗，門窗尺寸見表1，其中外墻門窗布置位置需精確，內部門窗對位置不作精確要求。

　　2）放置家具。根據平面圖，對軸線1、2和軸線22、23間的衛生間進行蹲便器和洗手盆布置，布置位置參考圖中取適當位置即可。

　　注：門窗及家具構件使用模板文件中給出的構件集即可，不要載入和應用新的構件集。

　?。?）按照表1創建門窗明細表。 （3分）

　?。?）建立圖紙： （8分）

　　建立AO尺寸圖紙，根據給定的平立剖面圖，將模型的平面圖、立面圖、剖面圖及門窗明細表分別插入圖紙中，并根據圖紙內容將圖紙識圖命名，圖紙編號任意，可布置多張圖紙。

　?。?）設置相機，對生成的三維視圖命名： （3分）

　　在一樓軸線1、2間的衛生間內設置相機，使相機照向蹲便器和洗手盤，調整生成的三維視圖，使蹲便器和洗手盤可見，將該三維視圖命名為“相機一衛生間”；在一樓軸線2、4間的客廳處設置相機，使相機照向餐廳方向，調整生成的三維視圖，使廚房、衛生間門可見，將生成的三維視圖命名為“相機一餐廳”。

第一題 第二題 第三題 第四題 第五題
