造價工程師造價案例復習要點：圖紙問題
【提問】老師：我認為這個題目圖紙：經理平面尺寸長度7800+120=7920墻外邊緣尺寸，與立面墻外邊緣尺寸7620+120+240=7980不相符，這是不可能的，這個圖紙有問題對嗎？
【回答】學員xieshenghui，您好！您的問題答復如下：

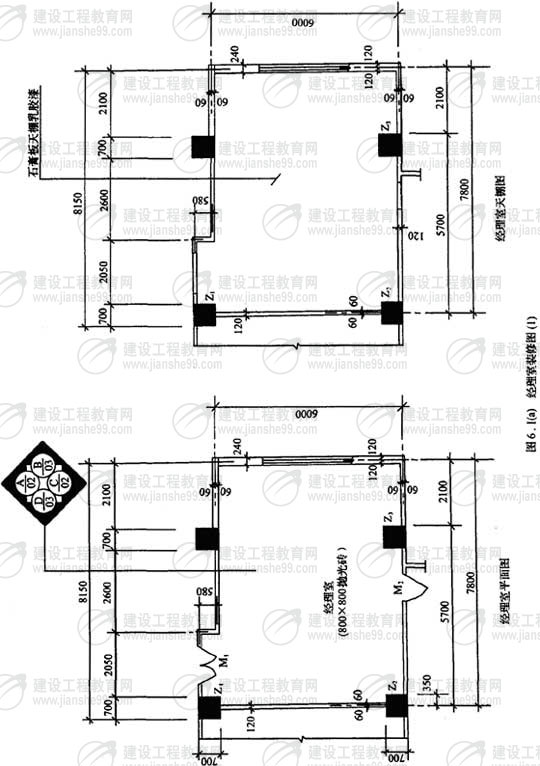

經理室平面圖中，7800是左側120墻的中心線到右側240墻體中心線的距離，全長應該是7800+60+120=7980，兩者的結果是相同的。此圖畫的不標準，您參見下圖：
★問題所屬科目：注冊造價工程師---建設工程造價案例分析
