學員提問：
老師您好！
詳細介紹一下簡支梁、懸臂梁、桁架三種類型的內力計算、剪力、彎矩計算
教師解答：
學員yan0701，您好！您的問題答復如下：
您說的這個問題太泛泛了，具體這幾種結構的受力形式如何？
要根據不同的受力形式來計算它們的內力的。
當然，力學計算的本質就是受力平衡，也就是說一個靜定結構所受的合力為0，這表現出來的直接結果是水平方向上的力為0，豎直方向上的力為0，彎矩之和為0。另外對與鉸接點，不能承受彎矩，所以在鉸接點外力的彎矩之和為0。
老師先給您舉一個簡單的簡支梁的力的計算，其他的您再用具體的問題來提問，可以嗎？

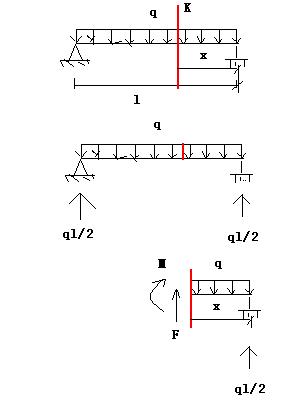

給您舉一個在均布荷載作用下的簡支梁的力的求解：
對于簡支梁，一般是需要求出支座反力的。
所謂支座反力就是簡支梁的兩端兩個支座位置的力。這些力的求法，需要根據物體受力平衡的知識求得，就是說對于一個物體，它所受的所有的外力之和為0，這點您應該沒有問題，這是高中物理的知識。
在上圖中首先求出反力分貝多為豎直向上的ql/2
然后求K截面的彎矩，可以將K截面右側的部分切開拿出來，進行受力分析，這時截面的內力還是有剪力F和彎矩M，首先求剪力：
受力平衡：F=qx-ql/2
求彎矩：
M=ql/2*x-qx2/2
一般對于簡支梁是讓求跨中的彎矩和剪力，跨中的話，x=l/2，代入上面的式子，可以求得跨中：
剪力F=0
彎矩M=ql2/8
祝您學習愉快！
