1．工程概況

　　1.1 工程簡述

　　××軌道交通七號線從寶山區外環路、陳太路起，途徑寶山區、靜安區、普陀區、徐匯區和浦東新區，線路全長約35km，共設29座車站。

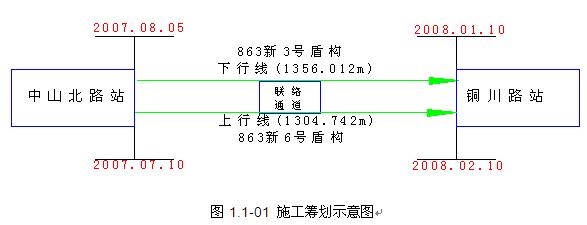

　　中山北路站～銅川路站區間隧道工程是×軌道交通七號線工程的一個重要組成部分，區間推進里程為：銅川路站～中山北路站上行線里程為SCK11+290.758～SCK12+595.5，單線長1304.742m，下行線里程為XCK11+230.025～XCK12+594.238，中間設短鏈8.201m，單線長1356.012m，在SCK11+880.000設有聯絡通道及泵站一處。（見圖1.1-01）

　　本工程采用兩臺盾構分別進行上下行線隧道的施工。盾構推進施工穿越的土層為：④淤泥質粘土、⑤1粉質粘土、⑥粉質粘土。（詳見附圖DG1-01、DG1-02 區間地質剖面圖）

　　1.2 工程總體籌劃

　　1.2.1 工期安排

　　本工程1#盾構于××年6月20日進場，從中山北路站北端頭井出洞日期為×年7月15日，盾構沿上行線推進至銅川路站的進洞日期為××年01月10日。2#盾構于×年7月08日進場，從中山北路站北端頭井出洞日期為×年8月05日，沿下行線推進至銅川路站的進洞日期為××年02月10日。區間隧道施工總工期315天。（詳見附圖盾構推進進度計劃（中山北路～銅川路））

　　1.2.2 施工安排

　　本區間隧道盾構上下行線均從中山北路站北端頭井出發，推進至銅川路站南端頭井。工程生產、辦公等設施以中山北路站北端井場地為基地，進行隧道的施工。

　　1.3 工程規模及主要工程量

　　1.3.1工程規模

　　隧道內尺寸       5500mm  （內徑）

　　隧道外尺寸       6200mm  （外徑）

　　管片厚度        350mm

　　長度       總計：  2660.754m

　　1.3.1.1軸線描述：

新村路站～銅川路站 附表1.3-01

　　本工程最大坡度26‰，隧道頂覆土8.5 16.8m左右，平曲線最小轉彎半徑350m.1.3.1.2隧道襯砌：

　�。�1）襯砌采用預制鋼筋混凝土管片，通縫拼裝。

　�。�2）襯砌環全環由小封頂F、兩塊標準塊B．兩塊鄰接塊L及一塊大封底塊D共6塊管片構成，環寬1200mm.

　　（3）隧道內尺寸： 5500mm

　　隧道外尺寸： 6200mm

　　厚度為350mm.

　�。�4）管片強度等級為C55、抗?jié)B等級為1.0Mpa.管片縱向和環向均采用直螺栓連接。管片環與環之間用17根M30的縱向螺栓相連接。每環管片塊與塊間以12根M30的環向螺栓連接。

　�。�5） 接縫防水由擋水條與彈性橡膠密封墊組成雙道防水，擋水條采用遇水膨脹橡膠，彈性橡膠密封墊采用EPDM（三元乙丙）為主輔以遇水膨脹橡膠的復合密封墊。

　�。�6）管片端面采用定位棒加強管片拼裝質量，定位棒材料要求注塑型聚氨酯再生材料含量>50%，硬度85±5，10cm長定位棒剪切強度>8KN.
