二、熱水供應系統

　�。ㄒ唬┌礋崴�系統供應范圍分類

　　1．局部熱水供應系統

　　采用小型加熱器在用水場所就地加熱，供局部范圍內—個或幾個用水點使用。其特點為：

　�。�1）各用戶按需要加熱熱水；

　�。�2）系統簡單，造價低，維護管理容易；

　�。�3）熱水管道短，熱損失小；

　�。�4）不需要建造鍋爐房、加熱設備、管道系統和聘用專職司爐人員；

　�。�5）熱媒系統設施增加，投資增大；

　　（6）小型加熱器效率低，熱水成本高。

　　適用于熱水用水量小且分散的建筑：如飲食店、理發店、門診所、辦公樓、住宅建筑。

　　2．集中熱水供應系統

　　熱水用水量大，用水點多且較集中的建筑，如旅館、醫院、住宅、公共浴室等。在鍋爐房?jī)?nèi)設熱交換站將水集中加熱。通過熱水管將熱水輸送到—棟或幾棟建筑。采用集中熱水供應系統的住宅，配水點的水溫不應低于450C.其特點為：

　�。�1）加熱設備集中管理方便；

　　（2）考慮熱水用水設備的同時使用率，加熱設備的總負荷可減少；

　�。�3）大型鍋爐熱效率高，可使用煤等廉價的燃料；

　�。�4）設備系統復雜，建筑投資較高；

　�。�5）管道熱損失大，需要專門的管理、操作維護工人；

　�。�6）改建、擴建困難，大修復雜。

　　3．區域熱水供應系統

　　要求熱水供應的建筑甚多且較集中的城鎮，如住宅區和大型工業企業。水在熱電廠、區域性鍋爐房或區域性熱交換站加熱，通過室外熱水管網將熱水輸送到城市街坊住宅小區各建筑物中。其特點為：

　�。�1）便于集中統一維護管理和熱能綜合利用；

　�。�2）大型鍋爐房的熱效率和操作管理的自動化程度高；

　　（3）消除分散小型鍋爐房，減少環境污染；

　�。�4）設備系統復雜，需敷設足夠室外供水和回水管道，基建投資非常高；

　�。�5）需專門的管理及技術人員。

　　（二）按熱水管網循環方式

　　1. 不循環熱水供應系統

　　管道短小的小型熱水系統，適用于連續供水或定時集中用水系統。其特點為： 管路簡單，工程投資省，不需熱水循環泵，使用時先放掉系統中的冷水，浪費水量，使用不便。如圖4-10

　　2．半循環熱水供應系統

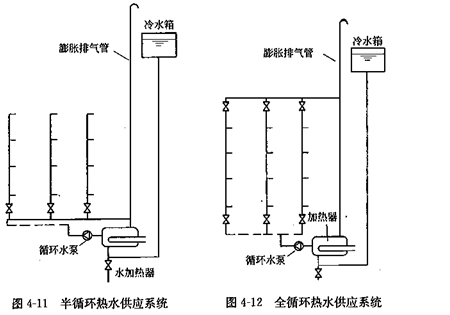

　　適用于層數不超過5層（含5層），對水溫要求不太嚴格的建筑，見圖4-11.其特點為：

　�。�1）使用前管網中冷水放水量減少，放水等待時間短。

　�。�2）簡化循環管路，工程投資節省，形成單管路循環，消除了循環短路現象

　�。�3）需設循環水泵

　�。�4）供水管道一般設于地下或地下室，易管理，也可布置成上供下回系統形式。

　　3. 全循環熱水供應系統

　　適用于對熱水供應要求高的建筑物，如賓館、醫院等。見圖4-12.

　　特點：

　�。�1）可隨時迅速獲得熱水，使用方便

　�。�2）工程投資大，環路多易發生短路循環，各環路需調節平衡，一般需設循環泵。

　　（三）按熱水循環水泵運行方式分類

　　1. 全日循環熱水供應系統

　　需全天供應熱水的建筑如賓館、醫院等。在熱水供應時間，熱水管網中任何時刻都維持著循環流量。其特點為：

　�。�1）在熱水供應時間，管網中任何時刻都保持著設計水溫的水流，用水方便。

　�。�2）循環水泵整日工作

　　2.定時循環熱水供應系統

　　適用于每天定時供應熱水的建筑，每天在熱水供應前，將管網中冷卻了的水強制循環一定時間，在熱水供應時間內根據使用熱水的繁忙程度，循環水泵間斷工作。

　　（四）同程式熱水供應系統

　　熱水立管很多的大型全日循環熱水供應系統，特點為：

　　1.各環路阻力損失接近，可防止循環短路現象；

　　2.回水管道長度增加，投資增高；

　　3.循環水泵揚程增大
