三、給水系統的水壓

　　1．給水系統的供水壓力

　　直接供水方式，建筑物內部最不利配水點所需壓力按式（4-2）計算。

　　H=H1+H2+ H3+ H4 （4-2）

　　式中 H1——最高最遠配水點與室外引入管起點的標高差，m；

　　H2——計算管路的水頭損失，m；

　　H3——水流通過水表的水頭損失，m；

　　H4——最高最遠配水點的流出水頭，m.

　　2．住宅的生活給水所需的最小壓力值粗略估計

　　對于住宅的生活給水，可按建筑物的層數粗略估計自室外地面算起所需的最小壓力值：一層10m；二層12m；三層及三層以上的建筑物，每增加一層增加4m水柱，層高超過3．5m時，上述值應適當增加。

　　3．水壓力的單位

　　水壓力的國際單位制單位為Pa（帕）、kPa（千帕）、MPa（兆帕）；工程制單位為m H2O（米水柱）和kg／c㎡（千克／平方厘米）。不同的單位之間存在下列換算關系：

　　lkg／c㎡＝10m H2O=100 kPa=0.1 MPa

　　四、給水方式

　　給水方式視建筑物的性質、高度、衛生設備和室外供水管網供水的可靠程度而定，常見的給水方式有：

　�。�1）直接給水方式，當室外給水壓力充足時應盡量采用，見圖4—5.生活給水系統應充分利用城鎮給水管網的水壓直接供水。

　�。�2）高位水箱凋節的給水方式，用于室外給水管網水壓周期性不足時，見圖4—6.

　�。�3）升壓給水方式，用于室外水壓不足時，常用的升給方式有：

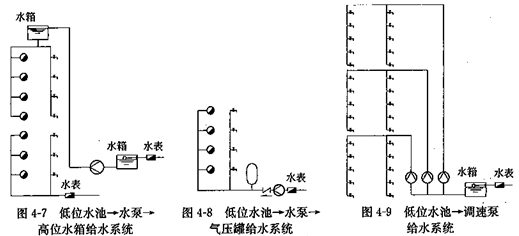

　　1）低位水池一水泵一高位水箱給水系統，見圖4-7；

　　2）低位水池一水泵一氣壓罐給水系統，見圖4-8；

　　3）低位水池一調速泵給水系統，見圖4—9.

　　高層建筑生活給水系統應豎向分區，豎向分區應符合下列要求：

　�。�1）各分區最低衛生器具配水點處的靜水壓不宜大于0．45MPa，特殊情況不宜大于0．55MPa.

　�。�2）水壓大于0．35MPa的人戶管（或配水橫管）宜設減壓或調壓設施。

　�。�3）各區最不利配水點的水壓，應滿足用水水壓要求。

　　衛生器具給水配件承受的最大工作壓力不得大于0.55MPa .最低衛生器具配水點處的靜水壓，住宅、旅館、醫院宜為0.3 ～0.35MPa ．辦公樓宜為0.35～0.45MPa ，衛生器具的最小工作壓力應根據衛生潔具的要求確定，一般應不小于0.0 5MPa （醫用龍頭水箱進水閥除外）。消防自動噴淋系統配水管道的工作壓力不應大于1.2MPa ，一般應不小于0.05MPa ．消火栓栓口的出水壓力不應大于0.5MPa ，高層建筑最不利點消火栓靜水壓力不應小于0.07MPa ，超過 100m 的高層建筑最不利點消火栓靜水壓力不應小于0.15MPa 氏消火栓栓口的靜水壓力不應大于 1.0MPa ．室外消防給水采用低壓給水系統時，室外消火栓栓口處的水壓從室外設計地面算起不應小于0.1MPa.

　　根據配管方式，給水管網又可分為四種：1）下行上給式；2）上行下給式；3）中分式；4）環狀式。高層建筑及大型公共建筑等要求不間斷供水的場合多采用環狀式，消防管網均采用環狀式。
