混凝土在凝固過程中，由于水泥水化，釋放大量水化熱，使混凝土內(nèi)部溫度上升。對于大體積混凝土，混凝土導(dǎo)熱性能隨熱傳導(dǎo)距離呈非線性衰減，大部分水化熱積聚在澆筑塊內(nèi)，使塊內(nèi)溫度達(dá)30～50℃。

　　由于內(nèi)外溫差的存在，隨著時(shí)間的推移，壩內(nèi)溫度逐漸下降，趨于穩(wěn)定，與多年平均氣溫接近。

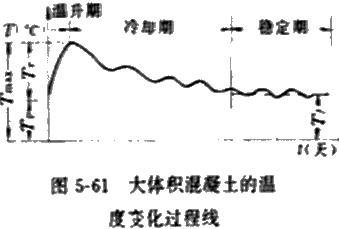

　　混凝土的溫度變化過程

　　大體積混凝土的溫度變化過程，可分為3個(gè)階段：溫升期，降溫期（冷卻期），和穩(wěn)定期。

　　混凝土的溫度裂縫

　　大體積混凝土的溫度變化必然引起溫度變形，溫度變形若受到約束，勢必產(chǎn)生溫度應(yīng)力。由于混凝土的抗拉強(qiáng)度較小，混凝土常因抗拉強(qiáng)度不足而產(chǎn)生裂縫。

　　表面裂縫混凝土澆筑后，內(nèi)部由于水化熱溫升，體積膨脹。如遇寒潮，氣溫驟降，表層收縮。在混凝土內(nèi)部產(chǎn)生壓應(yīng)力，表面產(chǎn)生拉應(yīng)力。當(dāng)表層的拉應(yīng)力超過混凝土的抗拉強(qiáng)度時(shí)，則產(chǎn)生表面裂縫。

　　貫穿裂縫和深層裂縫人們不僅把基巖視為剛性基礎(chǔ)，也把已凝固的、彈模較大的老混凝土視為剛性基礎(chǔ)?；A(chǔ)對新澆混凝土產(chǎn)生的溫度變形所施加的約束，稱為基礎(chǔ)約束。

　　這種約束在混凝土升溫時(shí)，引起壓應(yīng)力；降溫時(shí)，引起拉應(yīng)力。拉應(yīng)力超過混凝土的抗拉強(qiáng)度時(shí)，則產(chǎn)生裂縫，稱為基礎(chǔ)約束裂縫。基礎(chǔ)約束裂縫可能是貫穿裂縫或深層裂縫。

　　大體積混凝土溫度控制措施

　　（一）減少混凝土的發(fā)熱量

　　1.減少每立方米混凝土的水泥用量

　　（1）據(jù)壩體的應(yīng)力場及結(jié)構(gòu)設(shè)計(jì)要求對壩體進(jìn)行分區(qū)，不同分區(qū)采用不同強(qiáng)度等級的混凝土；

　?。?）采用低流態(tài)或無坍落度干硬性貧混凝土；

　?。?）改善骨料級配，增大骨料粒徑；

　　（4）大量摻粉煤灰；

　?。?）采用高效減水劑。

　　2.采用低發(fā)熱量的水泥

　　（二）降低混凝土的入倉溫度

　　1.合理安排澆筑時(shí)間：安排春秋多澆，夏季早晚澆，正午不澆。

　　2.采用加冰或加冰水拌合。

　　3.對骨料進(jìn)行預(yù)冷。

　?。?）水冷；（2）風(fēng)冷；（3）真空汽化冷卻；（4）液氮冷卻。

　　（三）加速混凝土的散熱

　　1.采用自然散熱冷卻降溫。

　　2.在混凝土內(nèi)預(yù)埋水管通水冷卻。
