2019年一建考試備考《工程經濟》：現金流量圖的繪制

所謂現金流量圖就是一種反映技術方案資金運動狀態的圖示，即把技術方案的現金流量繪入一時間坐標圖中，表示出各現金流入、流出與相應時間的對應關系。

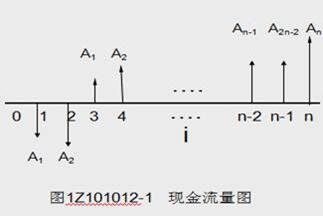

如圖所示：

現金流量圖的作圖方法和規則：

1.以橫軸為時間軸，時間軸上的點稱為時點，通常表示的是該時間單位末的時點;0表示時間序列的起點。

2.垂直箭線代表不同時點的現金流量，一般情況下，箭線向上代表現金流入，箭線向下代表現金流出。

3.箭線長短代表現金流量數值大小，相同的現金流量在不同年份的資金時間價值不等。

4.箭線與時間軸的交點即為現金流量發生的時點。

總之，要正確繪制現金流量圖，必須把握好現金流量的三要素，即：現金流量的大小(現金流量數額)、方向(現金流入或現金流出)和作用點(現金流量發生的時點)。

經典例題：

關于現金流量圖繪制的說法，正確的有( )。

A、橫軸表示時間軸，向右延伸表示時間的延續

B、垂直箭線代表不同時點的現金流量情況

C、箭線長短應能體現現金數量數值的差異

D、對投資人而言，在橫軸上方的箭線表示現金流出

E、箭線與時間軸的交點即為現金流量發生的時點

答案：ABCE

解析：本題考查的是現金流量圖的繪制。對投資人而言，在橫軸上方的箭線表示現金的流入。
