監理工程師正在處于緊張的備考時期，各位學員復習的都怎么樣呢？為了幫助大家備考，建設工程教育網精選大量極具代表性的習題，深入剖析解題思路，提煉高頻考點，指導學員熟悉考試題型、掌握命題規律、提高解題能力，幫助考生循序漸進掌握知識點、全面夯實基礎，學習有條理，備考更輕松！

　　知識點：工程質量統計分析方法

　　（四）因果分析圖法

■定義

■繪制

■繪制和使用應注意的問題

1.什么是因果分析法

2.因果分析圖的繪制

特點：繪制步驟與箭頭方向相反，從“結果”開始將原因逐層分解

3.繪制和使用因果分析圖時應注意的問題

（1）集思廣益

（2）制訂對策

（五）直方圖法（高頻考點）

用途

繪制方法

觀察與分析

（一）直方圖法的用途

1.概念：頻數分布直方圖法，它是將收集到的質量數據進行分組整理，繪制成頻數分布直方圖，用以描述質量分布狀態的一種分析方法，所以又稱質量分布圖法。

2.用途：

（1）通過直方圖的觀察與分析，可了解產品質量的波動情況，掌握質量特性的分布規律，以便對質量狀況進行分析判斷。

（2）可通過質量數據特征值的計算，估算施工生產過程總體的不合格品率，評價過程能力等。

（二）直方圖的繪制方法

1.收集整理數據

2.計算極差

3.對數據分組，確定組數k

4.編制數據統計表

（三）直方圖的觀察與分析

1.觀察直方圖的形狀、判斷質量分布狀態

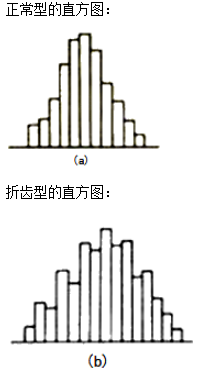

正常的直方圖：中間高、兩側低，左右接近對稱

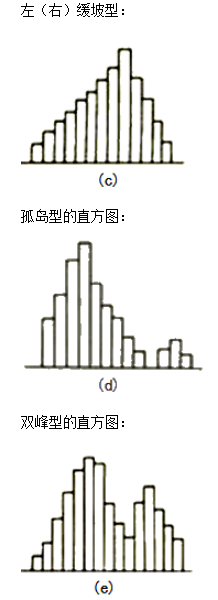

非正常的有五種類型

折齒型

左（右）緩坡型

孤島型

雙峰型

絕壁型

2.將直方圖與質量標準比較，判斷實際生產過程能力

T-質量標準要求界限

B-表示實際質量特性分布范圍

X與M重合

實際數據分布與質量標準比較

兩邊還有一定余地

生產過程的質量是理想的、處于正常狀態

產品認為全部合格
