　　知識點：工程質量統計分析方法

（六）控制圖（管理圖）

基本形式和用途

原理

種類

觀察與分析

定義：它是在直角坐標系內畫有控制界限，描述生產過程中產品質量波動狀態的圖形。利用控制圖區分質量波動原因，判明生產過程是否處于穩定狀態的方法稱為控制圖法。

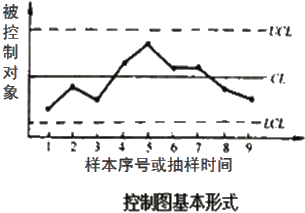

1.控制圖的基本形式

UCL-上控制界限

LCL-下控制界限

CL-中心線

上下控制界限標志著質量特性值允許波動范圍

2.控制圖的用途

（1）過程分析，即分析生產過程是否穩定。

（2）過程控制，控制生產過程質量狀態。

靜態分析法：排列圖、直方圖

動態分析法：控制圖

動態分析法的優勢：隨時了解質量變化情況，及時采取措施。

過程分析：分析生產過程是否穩定，隨機連續收集數據，繪制控制圖，觀察數據點分布情況并判定生產過程狀態。

過程控制：定時抽樣取得數據，將其變?yōu)辄c(diǎn)子描在圖上，發現并及時消除生產過程中的失調現象，預防不合格品的產生。

3.控制圖的原理

在生產過程中，如果僅僅存在偶然性原因影響，這時生產過程是處于穩定狀態，或稱為控制狀態。

其產品質量特性值的波動是有一定規律的，即質量特性值分布服從正態分布。

控制圖就是利用這個規律來識別生產過程中的異常原因，控制系統性原因造成的質量波動，保證生產過程處于控制狀態。

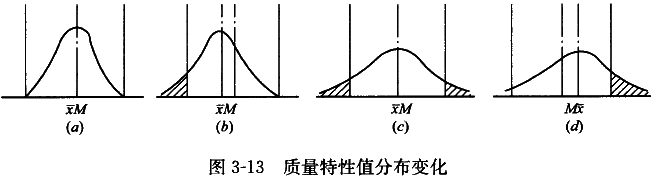

如何判斷生產過程是否處于穩定狀態：

一是看分布中心位置，

二是看分布的離散程度。

后三種都屬于異常原因引起的。及時分析，消除異常原因

4.控制圖的種類（2種）

按用途分類

（1）分析用控制圖

（2）管理用控制圖

按質量數據特點分類

（1）計量值控制圖

（2）計數值控制圖

（1）分析用控制圖。分析生產過程是否處于控制狀態。繪制分析用控制圖時，一般需連續抽取20～25組樣本數據，計算控制界限。

（2）管理（或控制）用控制圖。用來控制生產過程，使之經常保持在穩定狀態下。當根據分析用控制圖判明生產處于穩定狀態時，一般都是把分析用控制圖的控制界限延長作為管理用控制圖的控制界限，并按一定的時間間隔取樣、計算、打點，根據點子分布情況，判斷生產過程是否有異常原因影響。

5.控制圖的觀察與分析

繪制控制圖的目的：分析判斷生產過程是否處于穩定狀態。

處于穩定狀態滿足的條件：

一是點子幾乎全部落在控制界限之內；

二是控制界限內的點子排列沒有缺陷。

【注意】?jī)烧咝枰繚M足，缺一不可。

（1）點子幾乎全部落在控制界線內，是指應符合下述三個要求：

1）連續25點以上處于控制界限內。

2）連續35點中僅有1點超出控制界限。

3）連續100點中不多于2點超出控制界限。

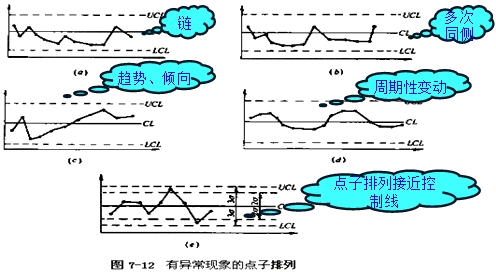

（2）點子排列沒有缺陷，是指點子的排列是隨機的，而沒有出現異?，F(xiàn)象。這里的異常現象是指點子排列出現了“鏈”、“多次同側”、“趨勢或傾向”、“周期性變動”、“接近控制界限”等情況。

（七）相關圖法

1.相關圖法的用途

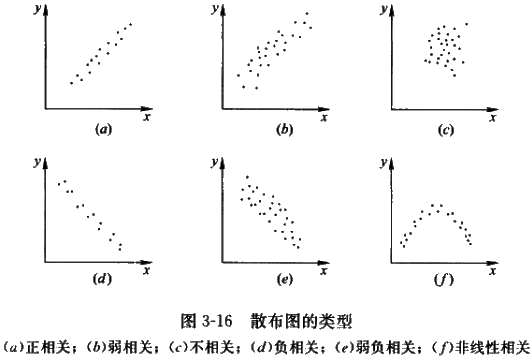

相關圖又稱散布圖。在質量控制中它是用來顯示兩種質量數據之間關系的一種圖形。

一般有三種類型：一是質量特性和影響因素之間的關系；二是質量特性和質量特性之間的關系；三是影響因素和影響因素之間的關系。
