Revit應用技巧-Revit中包絡復合墻出圖問題

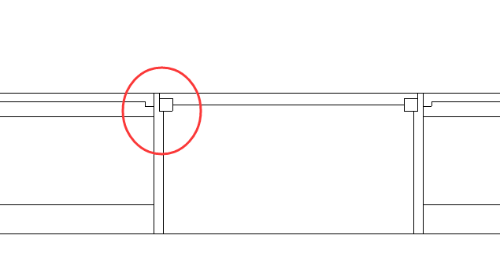

錯誤案例

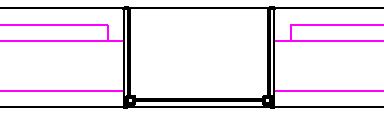

正確案例
圖 19
圖 20

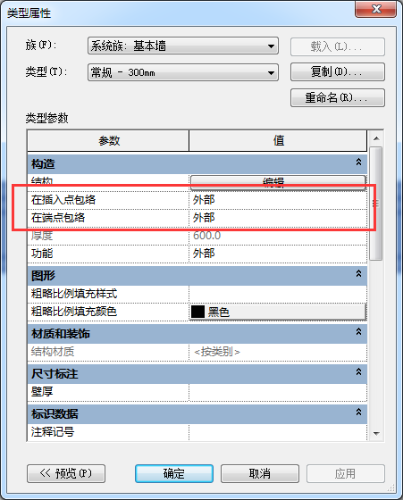

如上圖，墻設置里在插入點包絡指的是門窗等插入點包絡，外部指核心層外部包絡，內部指核心層內部包絡，兩者指內部外部都包絡。包絡的具體位置由插入構件的勾選“墻閉合”的參照平面決定。
圖 21

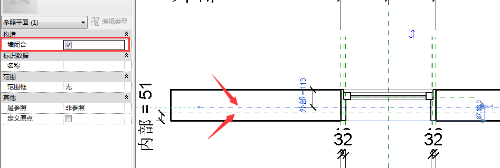

勾選墻閉合的參照平面對多只能有兩個，一個控制內部，一個控制外部。內外包絡距離由這兩個參照平面控制。
