Revit應用技巧-Revit中巧用平面區域

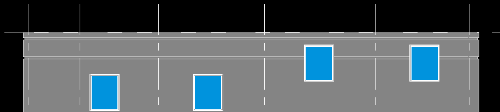

當我們在做項目的時候經常會遇到這樣的問題，一個樓層面會出現不同高度，四扇窗戶無法在一個平面圖中顯示，問題狀況如圖所示。此時調整樓層視圖是無法顯示整個樓層狀況的，那應如何設置?今天我就教給大家一個簡單的辦法解決此類為題。
圖 1

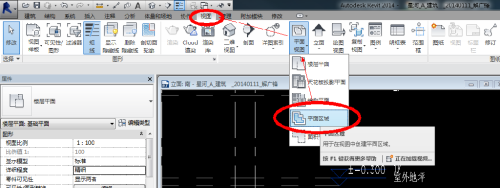

這就要用到“視圖”—“平面視圖”下的“平面區域”來實現。
圖 2

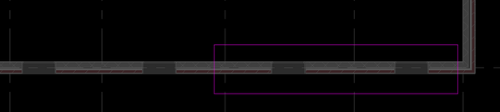

打開一層平面視圖，選擇“平面視圖”命令，創建平面區域邊界：
圖 3

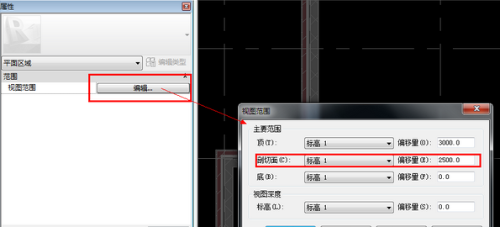

調整這塊平面區域的單獨的視圖范圍，使窗在此平面圖上可見：
圖 4
完成，退出編輯狀態，現在可以看到四個窗都顯示在一張平面視圖上了：
圖 5

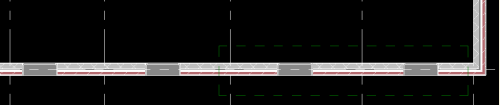

綠色的線就是平面區域的邊界線，可以用隱藏圖元命令給隱藏掉。
以后就不會出現上面的問題了。
