項目概況

　　地址：青山湖科技城第二小學位于臨安區青山湖科技城

　　面積：總建筑面積33948㎡，其中地上建筑面積20829㎡，地下建筑面積13119㎡

　　內容：1#報告廳， 2#行政樓，3~5#教學樓，6#食堂、風雨操場，接送廊

　　實施條件

　　人員：搭建BIM實施團隊，配備土建專業7人，安裝專業1人，接受專業BIM技能培訓

　　配置：高配雙屏電腦、高配筆記本、品茗HiBim軟件、品茗CCBIM軟件等軟硬件

　　BIM模型展示

　　食堂效果

　　教室效果

　　BIM技術應用

　　4.1 碰撞檢測及管線綜合

　　通過碰撞檢查系統整合各專業BIM模型并查找出模型中的碰撞點，在項目伊始階段了解碰撞發生的位置及碰撞的具體信息，提前發現各專業管道之間“打架”的問題。

　　4.2 凈高分析

　　通過對BIM模型進行凈高分析，可方便、快速的查找不同功能區域的凈高，使其滿足規范要求，避免后期因凈高不足而引起的各種問題，可大幅度的減少返工、節省工期、改善工程質量，為后期車位優化提供方案。

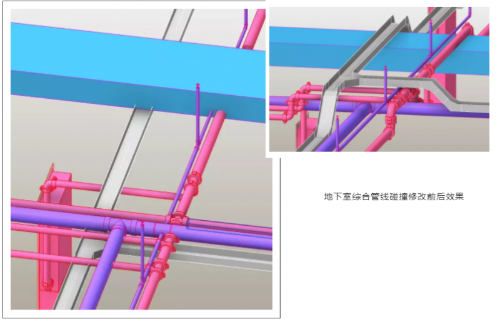

　　4.3 綜合管線碰撞優化

　　在完成管線碰撞檢測及凈空分析后，依據施工順序和規范對原先存在的碰撞處管線進行合理調整優化，在滿足凈空要求的同時，管線用量達到最優，提升整體美觀程度;進行三維可視化交底，并可以依據調整后的模型出具剖面圖和平面CAD施工圖，有效的指導施工，提高施工效率，避免管線碰撞造成的返工及人材機的浪費。

　　4.4 出工程量

　　利用基于revit平臺的工具軟件，利用管線綜合優化后的模型出具符合造價口徑和符合安裝實際施工的工程量，結合內置的清單及各地定額的計算規則，可以直接出清單、定額工程量并生成報表，提高工作效率。

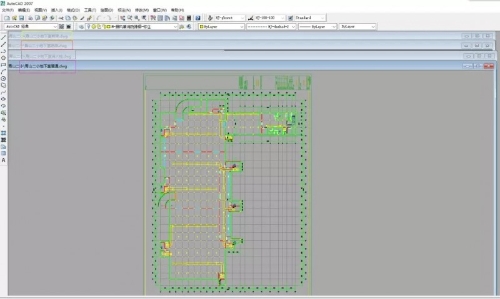

　　4.5 標準出圖

　　利用HiBIM一鍵出圖功能，可以形成標準化的CAD圖紙，進行施工交底，指導施工。

　　4.6 施工交底

　　利用BIM技術，對機電管線進行綜合排布，使其科學合理。施工技術人員對作業工班進行三維可視化交底，通過在虛擬建筑物內部漫游，了解各個構件信息、設備位置關系、空間關系、施工順序等，提高了施工人員對圖紙的理解。

　　4.7 BIM協同管理

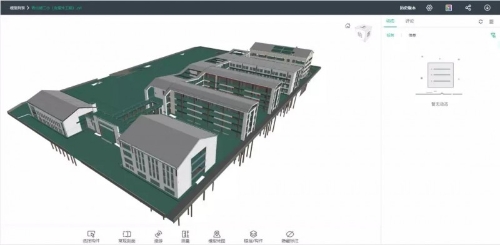

　?、倮闷奋鳦CBIM軟件輕量化看模的功能，不僅支持Web端、手機端隨時查看，而且還支持第三方即刻分享，方便團隊便捷溝通

　?、诨谀Ｐ桶l(fā)起協同任務，并添加質量、安全、進度等信息，提升團隊效率
