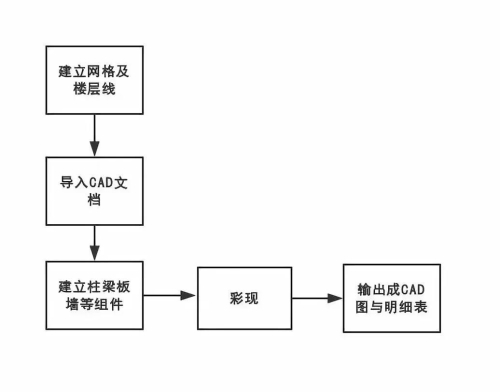

BIM建模過程

　　1.建立網絡及樓層線

　　建筑師繪制建筑設計圖、施工圖時，網絡以及樓層為其重要的依據，放樣、柱位判斷皆須依賴網格才能讓現場施作人員找到地基上的正確位置。

　　樓層線則為表達樓層高度的依據，同時也描述了梁位置、墻高度以及樓板位置，建筑師的設計大多將樓板與梁設計在樓層線以下，而墻則位于梁或樓板的下方。

　　如果沒有樓層線，現場施工人員對于梁的位置、樓板位置以及墻高度的判斷會很困難。

　　2.導入CAD文檔

　　將CAD文件導人軟件可方便下一步驟建立柱梁板墻時，可直接點選圖面或按圖繪制。導入CAD時應注意單位以及網格線是否與CAD圖相符。

　　3.建立柱梁板

　　將柱、梁、板、墻等構件依圖面放置到模型上，依構件的不同類型選取相符的形式進行繪制工作。

　　4.彩現

　　彩現圖為可視化溝通的重要工具，建筑師與業主討論其設計時，利用三維模型可與業主討論建物外形、空間意象以及建筑師的設計是否達成業主需求等功能。

　　5.輸出成CAD圖與明細表

　　目前在新加坡等BIM應用較早的國家，其建管單位已經能接受建筑師繳交三繼建筑息模型作為審圖的依據，然而在國內并無類似制度，建筑師繳交資料給予建管單位審核仍以傳統圖樣或CAD圖為主，因此建筑信息模型是否能夠輸出成CAD圖使用，則是重要環。

　　三維建筑信息模型除各式圖面外，也能輸出數量計算表，方便設計者數量計算。日倘若發生變更設計時，數量明細表也能自動改變。
