　　在國外，隨著BIM在建筑行業得到日益廣泛的應用，越來越多的工程建設公司將制造商能否提供支持BIM的三維模型納入驗收標準。在國內，BIM技術作為建筑業生產力革命性技術，隨著其技術不斷發展成熟，國內BIM技術軟件系統、咨詢服務需求正在快速增長，BIM的發展前景十分廣闊。我們以上海金山華紡預制裝配式工程項目中的BIM技術應用為例，研究BIM技術在預制裝配式工程項目中應用的價值，推動BIM技術在建筑產業化中的應用。全國BIM等級考試報名入口，加群咨詢。全國BIM等級考試學習交流群：813273036

　　1、工程案例

　　項目：上海金山華紡裝配式項目

　　地址：上海金山工業區

　　舉例：子項目6#樓

　　預制層：6#樓地下一層，地上十七層，預制范圍為地上四~十七層

　　預制構件：疊合外墻板、疊合樓板、預制樓梯

　　結構體系：預制疊合剪力墻結構

　　建筑功能：住宅樓

　　2、BIM建模

　　總體模型

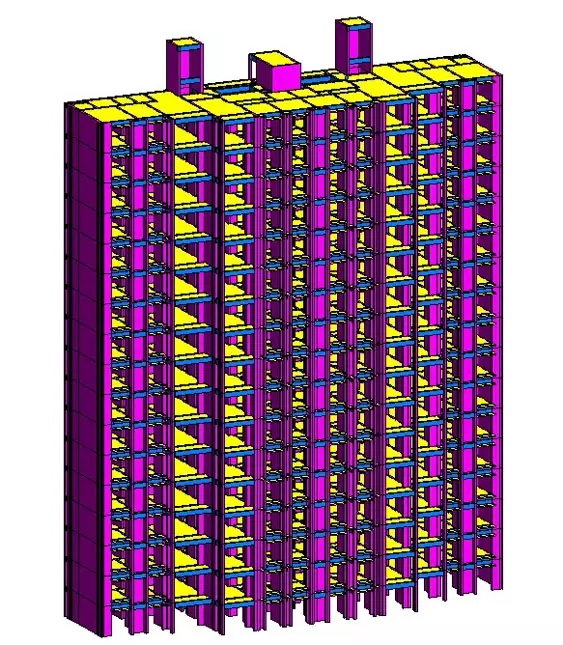

　　通過總體模型的建立，可以確定構件拆分范圍、確定構件的連接方式和計算總體現澆混凝土量。

　　構件深化

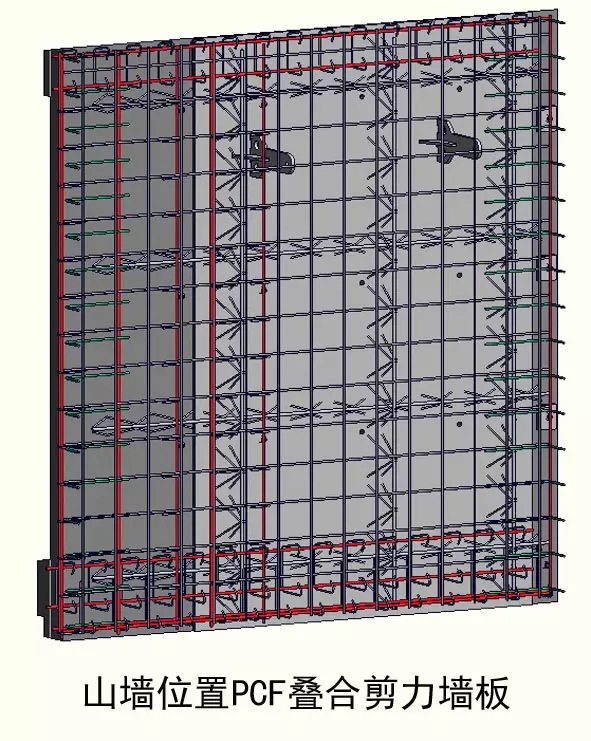

　　將各個預制構件深化建模，各個預制構件信息包括：結構鋼筋、結構構造鋼筋、補強鋼筋、桁架筋

　　構件深化

　　（接上）連接套筒埋件、斜支撐埋件、吊釘、水電預留預埋、窗框門框預埋等。

　　3、BIM預拼裝

　　↑ 預制裝配式設計、生產、施工都必須精細化，如果在設計或者生產過程中鋼筋的位置出現允許范圍以外的偏差，那么就會產生施工時構件對接不上的情況，如構件與構件之間的連接件，如果不精確定位，在施工現場就會出現構件連接不上而造成預制構件無法使用，造成不必要的損失。又或者構件與構件之間的鋼筋出現碰撞，在施工現場處理起來都很困難，不僅拖延工期，而且成本大大增加。

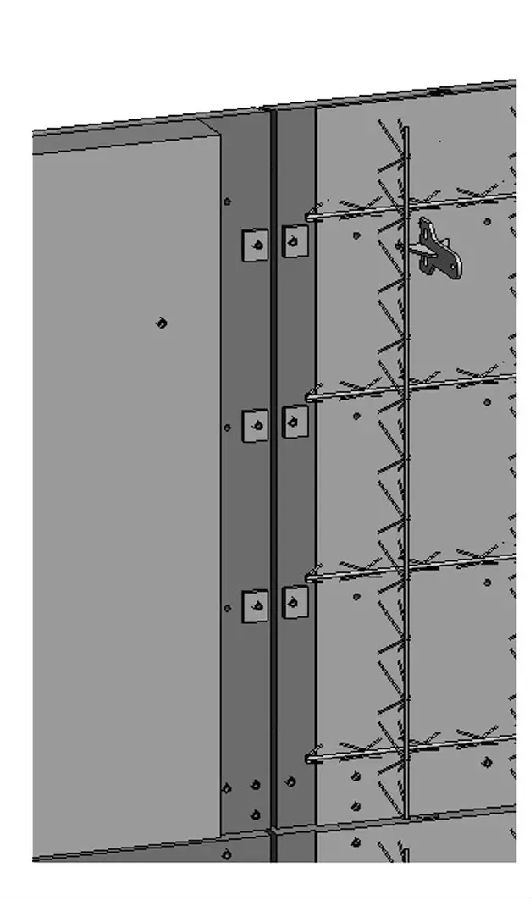

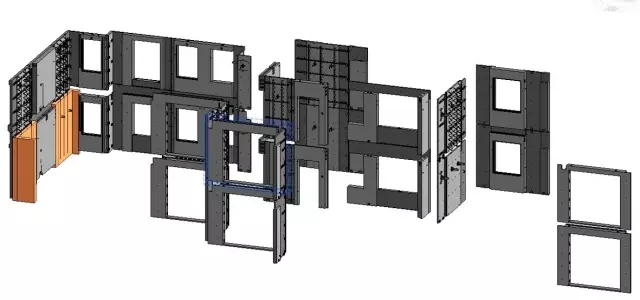

　　因此，利用BIM對預制構件進行預拼裝，可以有效的避免這類的問題。經過預拼裝，我們可以將構件之間的連接件精確定位在一起。

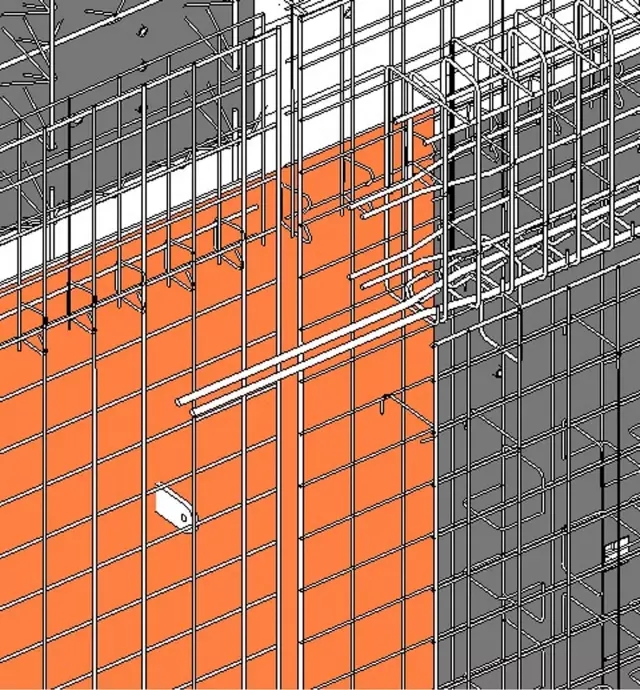

　　而且，也可以精確定位構件的鋼筋，確保鋼筋和鋼筋之間不出現碰撞，例如梁底筋和腰筋，為防止和現澆暗柱縱筋碰撞，在工廠提前做好1：6放坡：
