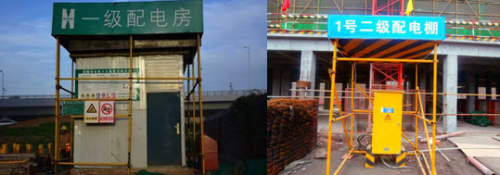

施工現場的配電室及自備電源

(一)配電室的位置及布置(考點八★★★★辨析)

配電室是施工現場的動力樞紐。配電室內裝設低壓配電柜(箱)等設備，一旦發生事故，不僅影響施工生產，還可能導致火災和人身傷害事故。

1.配電室的位置

通常配電室的選擇應根據現場負荷的類型、大小和分布特點、環境特征等進行全面考慮，并應設在灰塵少、潮氣少、振動小、無腐蝕介質、無易燃易爆物及道路暢通的地方。

配電室應盡量靠近負荷中心，以減少配電線路的長度和減小導線截面，提高配電質量，同時還能使配電線路清晰，便于維護。

2.配電室建筑結構

配電室的建筑物和構筑物的耐火等級不低于3級，室內配置砂箱和可用于撲滅電氣火災的滅火器。配電室的門向外開，并配鎖。

配電室的照明分別設置正常照明和事故照明。

3.配電室布置

配電室布置應滿足如下各項要求：

(1)配電柜正面的操作通道寬度，單列布置或雙列背對背布置不小于1.5m，雙列面對面布置不小于2m。

(2)配電柜后面的維護通道寬度，單列布置或雙列面對面布置不小于0.8m，雙列背對背布置不小于1.5m，個別地點有建筑物結構凸出的地方，則此點通道寬度可減少0.2m。

(3)配電柜側面的維護通道寬度不小于1m。

(4)配電室的頂棚與地面的距離不低于3m。

(5)配電室內設置值班室或檢修室時，該室邊緣距配電柜的水平距離大于1m，并采取屏障隔離。

(6)配電室內的裸母線與地面垂直距離小于2.5m時，采用遮欄隔離，遮欄下面通道的高度不小于1.9m。

(7)配電室圍欄上端與其正上方帶電部分的凈距不小于0.075m。

(8)配電裝置的上端距頂棚不小于0.5m。

(二)自備電源

自備發配電系統也應采用具有專用保護零線的、中性點直接接地的三相四線制供配電系統，并符合以下規定：

(1)發電機組電源必須與外電線路電源連鎖，嚴禁并列運行。

(2)發電機供電系統應設置電源隔離開關及短路、過載、漏電保護電器。電源隔離開關分?jǐn)鄷r(shí)應有明顯可見分?jǐn)帱c(diǎn)。

(3)發電機組并列運行時，必須裝設同期裝置，并在機組同步運行后再向負載供電。
